Согласно п.2.124 (2.27) пособия по проектированию оснований зданий и сооружений (к СНиП 2.02.01-83) она рассчитывается очень просто – h=√М*k. То есть квадратный корень из суммы абсолютных значений среднемесячных отрицательных температур за зиму в конкретно взятом районе, умноженный на коэффициент, равный:
для суглинков и глин – 0,23;для супесей, песков мелких и пылеватых – 0,28;для песков гравелистых, крупных и средней крупности –0,30;для крупнообломочных грунтов – 0,34.
Пример расчета глубины промерзания
Согласно таблицы 5.1 СНиП 23-01-99* (СП 131.13330.2012) для Вологды таблица среднемесячных температур за год выглядит так:
Январь -11,6; Февраль -10,7 Март -5,4 Апрель 2,4 Май 10,0 Июнь 15,0 Июль 17,2 Август 15,3 Сентябрь 9,4 Октябрь 3,2 Ноябрь -2,9 Декабрь -7,9
Применяя формулу h=√М*k, суммируем все абсолютные значения месяцев с отрицательными температурами и получаем число «М» равное 38,5. Извлекаем квадратный корень из этого числа и получаем 6,20. Далее умножаем 6,20 на коэффициент k=0,23 (для суглинков и глин) и в итоге имеем1,43.
h=√38,5 * 0,23 => h=1.43
То есть нормативная глубина промерзания грунта по СНиП в Вологде, в условиях суглинков и глин, составляет 1 метр 43 сантиметра. Соответственно, например для песков крупных, она составит 6,20*0,3=1,86 м.
Дело в том, что этот коэффициент возрастает по причине укрупнения частиц грунта – ведь чем они крупнее, тем больше расстояние между ними и тем глубже промерзает грунт в итоге. А для глинистых грунтов это еще влияет на их пучинистость. Чем больше воды накапливается между частицами, тем выше морозное пучение таких грунтов, ведь вода расширяется при замерзании.
Пример расчета г.Санкт-Петербург
Январь -7 ,8 ; Февраль- 7 ,8 ; Март – 3 ,9 ; ноябрь – 0 ,3 ; декабрь – 5 ,0
h = √24,8*0,23= 4,98*0,23=1,14 м; для супесей и суглинков
h = 4,98*0,28 ≈ 1,4 м ; для супесей и мелких песков
h = 4,98*0,3 ≈ 1,5 м для крупных и средних песков.

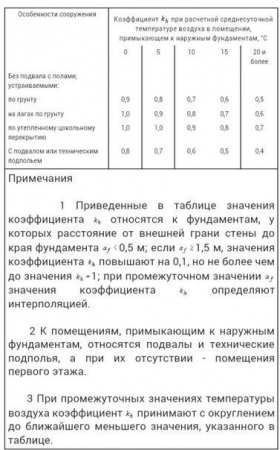

В жилом отапливаемом здании глубина промерзания грунта (hж) будет меньше, с учетом поправочного коэффициента. (hж=h*k)
